STI & STIPA nach DIN EN 60268-16 – Die direkte Methode zur Messung der Sprachverständlichkeit

Videokurs: Sprachverständlichkeit & STIPA (DIN EN 60268-16)

Starten Sie hier unsere komplette Videoreihe. Wir führen Sie von den physikalischen Grundlagen der Modulationsübertragung über die normgerechte Messpraxis bis hin zur komplexen PC-Simulation der Raumakustik (live testbar in unserem interaktiven Sprachverständlichkeits- & Hörverlust-Simulator). Das nächste Video startet automatisch.

Messung der Sprachverständlichkeit durch Hörtests

Klassischerweise bestimmt man die Sprachverständlichkeit durch Probanden-Hörtests: Ein Sprecher liest eine standardisierte Liste von Reimwörtern (z. B. „Leim – Beim – Reim“) vor, verschiedene Zuhörer notieren die verstandenen Wörter, und durch statistische Auswertung erhält man die Silben- oder Wortverständlichkeit. Diese Methode bezeichnet man als subjektives Verfahren. In der Ingenieurpraxis ist dies jedoch extrem zeitaufwendig und kaum reproduzierbar. Andererseits bilden Hörtests natürlich die physiologische Referenz – den Goldstandard, an dem sich alle technischen Messverfahren orientieren müssen. Wir beschäftigen uns im Folgenden mit den objektiven, messtechnischen Verfahren, die ohne Probanden auskommen.

Eine objektive Methode zur Messung der Sprachverständlichkeit

Bei objektiven Verfahren geht es um exakt reproduzierbare Messungen, die vollautomatisch ausgewertet werden. Die Grundidee besteht darin, ein speziell definiertes akustisches Testsignal zu verwenden, das durch die Raumakustik, Elektroakustik und Störgeräusche genau so beeinflusst wird, dass diese Veränderung physikalisch präzise messbar ist und direkt in den Speech Transmission Index (STI, Skala von 0,00 bis 1,00) umgerechnet werden kann.

Diese Verfahren wurden ab Ende der 1970er-Jahre von Houtgast und Steeneken entwickelt und in der internationalen Norm DIN EN 60268-16 (IEC 60268-16) standardisiert. Es sind zwei grundlegende Verfahren normiert: die direkte Methode (z. B. STIPA) und die indirekte Methode (Impulsantwortmessung über die Schroeder-Gleichung, z. B. mit Akulap). Bei der Überprüfung von Beschallungs- und Sprachalarmanlagen findet man am häufigsten die direkte STIPA-Methode.

Elektroakustische Notfallwarnsysteme & Sprachalarmanlagen (SAA) gemäß DIN EN 50849 / VDE 0828-1 und DIN VDE 0833-4

Gerade für Sprachalarmanlagen (SAA) und elektroakustische Notfallwarnsysteme (ENS), bei denen im Ernstfall eine Evakuierungsdurchsage von allen Personen im Gefahrenbereich sofort verstanden werden muss, ist die Sprachverständlichkeit der gesamten Übertragungskette von elementarer Bedeutung. Hier ist der messtechnische Nachweis der Sprachverständlichkeit (typischerweise $\text{STI} \ge 0{,}50$) nach DIN EN 50849 (VDE 0828-1) und DIN VDE 0833-4 zwingend vorgeschrieben. Für diese Abnahmemessungen ist die Messung mit der direkten STIPA-Methode nach DIN EN 60268-16 der anerkannte Stand der Technik (alle Norm-Anforderungen & Prüfsets im SAA-Portal ansehen →).

Die direkte Methode nach DIN EN 60268-16 (Modulationsübertragungsfunktion MTF)

Die direkte Methode ist sehr anschaulich und als STIPA-Methode in spezialisierten Handmessgeräten (siehe auch unseren aktuellen STIPA-Messgeräte-Vergleich auf www.akulap.de/lab) implementiert. Während die indirekte Methode (Chirp-Impulsantwort) in der reinen Raumakustik noch detailliertere Analysen erlaubt, erfasst die direkte Methode bei aktiven Beschallungsanlagen auch nichtlineare Effekte der Elektronik (Kompressoren, Limiter, Verzerrungen).

Betrachten wir zunächst das STIPA-Testsignal: Es besteht aus einem spektral geformten Rauschsignal, das in seiner Hüllkurve amplitudenmoduliert (AM) ist. Obwohl es für das Ohr wie ein rhythmisches Rauschen klingt, bildet es die relevanten statistischen und energetischen Eigenschaften menschlicher Sprache exakt nach.

Das physikalische Prinzip: Durch Störeinflüsse – insbesondere durch Nachhall (RT60) und Hintergrundlärm (SNR) – werden die Sprechpausen „zugeschmiert“ und der Modulationsgrad $m$ des Signals verringert sich.

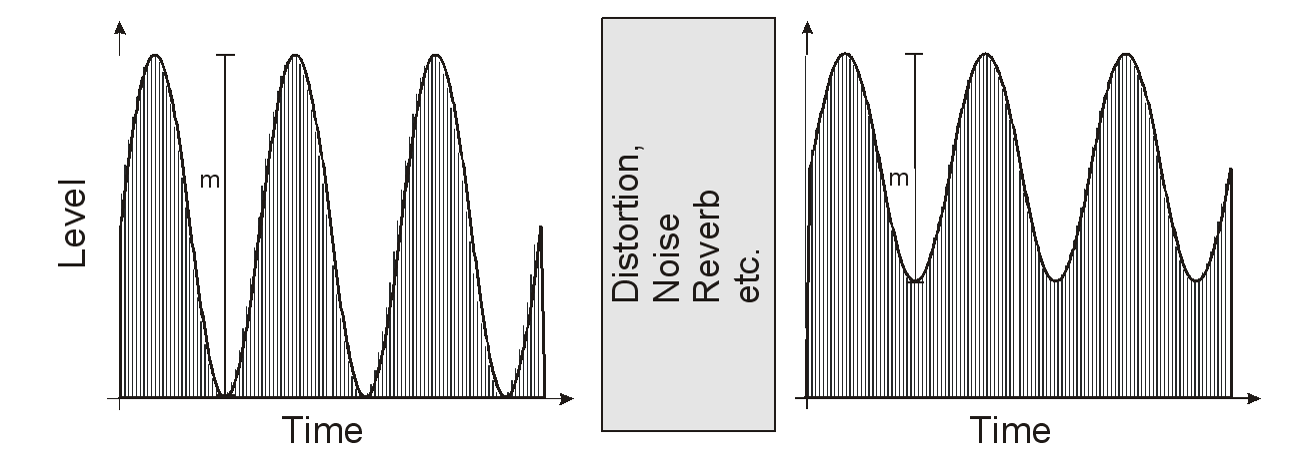

Verringerung der Amplitudenmodulation beim STIPA-Testsignal durch Nachhall und Störgeräusche

Genau derselbe Effekt passiert mit echter menschlicher Sprache in einem halligen oder lauten Raum: Die Silbenmodulation geht verloren und die Sprachverständlichkeit sinkt (diesen Effekt können Sie live mit echten Sprachbeispielen in unserem Online-Simulator für Sprachverständlichkeit & Hörverlust anhören). Das Messgerät misst diese Verringerung der Modulation in den 7 Oktavbändern zwischen 125 Hz und 8.000 Hz und berechnet daraus automatisch den STI-Wert.

Warum eine klassische Voll-STI-Messung zu lange dauert

Beim vollständigen STI-Verfahren werden in jedem der 7 Oktavbänder 14 Modulationsfrequenzen zwischen 0,63 Hz und 12,5 Hz ausgewertet (98 Einzelwerte der Modulationsübertragungsmatrix). Aufgrund der tiefen Modulationsfrequenzen dauert eine vollständige direkte STI-Messung rund 5 bis 15 Minuten pro Messpunkt – für die Vermessung hunderter Punkte in einem Gebäude ist das unpraktikabel. Deshalb wurde die zeitoptimierte STIPA-Methode (Speech Transmission Index for Public Address Systems) entwickelt.

Die STIPA-Methode: Normgerechte Messung in 15 bis 20 Sekunden

Die STIPA-Methode verwendet pro Oktavband jeweils zwei sorgfältig gewählte Modulationsfrequenzen gleichzeitig. Dadurch können alle 7 Oktavbänder parallel in einem einzigen Durchgang analysiert werden – eine komplette STIPA-Messung dauert nur ca. 15 bis 20 Sekunden! Dieses Verfahren ist in professionellen Handmessgeräten wie dem Bedrock SM50 / SM90 / AM100 oder dem NTi Audio XL2 / XL3 integriert:

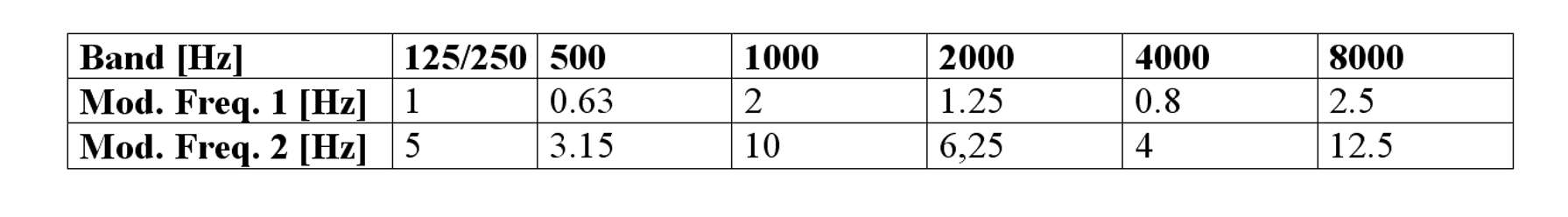

Die 7 Oktavbänder (125 Hz bis 8 kHz) und Modulationsfrequenzen der STIPA-Methode nach DIN EN 60268-16

Hörprobe & Video: Das Testsignal für eine STIPA-Messung (IEC 60268-16 Ed. 5)

Das normierte STIPA-Testsignal enthält moduliertes Rauschen in 7 Oktavbändern:

Wie läuft eine praktische STIPA-Messung nach DIN EN 60268-16 ab?

Über die Lautsprecheranlage (oder einen Referenzlautsprecher) wird das STIPA-Signal kontinuierlich abgestrahlt. An den repräsentativen Hörerpositionen im Raum wird das Messmikrofon aufgebaut und die Messung am Handmessgerät gestartet. Nach ca. 15–20 Sekunden zeigt das Gerät den fertigen STIPA-Wert (sowie den CIS-Wert und die Oktavpegel) an.
Wichtig: Die STIPA-Methode ist pegelabhängig (optimale Sprachverständlichkeit wird bei ca. 65 dB(A) bis 75 dB(A) erreicht; zu leise Signale versinken im Rauschen, sehr laute Signale über 80 dB(A) führen durch psychoakustische Maskierung im Innenohr wieder zu einer Abwertung). Die Messkette muss daher vor der Messung mit einem Schallpegelkalibrator (94 dB) kalibriert werden.

Bei Sprachalarmanlagen (SAA) wird das Testsignal meist elektrisch am Systemeingang eingespeist. Soll jedoch auch ein Feuerwehr- oder Durchsagemikrofon (inklusive der Raumakustik im Einspracheraum) mitgeprüft werden, wird eine akustische Referenz-Schallquelle – eine sogenannte „TalkBox“ (künstlicher Sprecher nach IEC 60268-16) – vor dem Sprechstellenmikrofon positioniert.

Welche 3 Komponenten benötigen Sie für eine normgerechte STIPA-Messung?

(Alle Einzelgeräte und schlüsselfertigen Koffer-Sets finden Sie direkt im STIPA- & SAA-Konfigurator auf www.akulap.de/lab/de/saa/.)

  1. Das STIPA-Messgerät (Handschallpegelmesser oder PC-System):
    In der Praxis kommen meist spezialisierte Handmessgeräte zum Einsatz – z. B. das Bedrock SM50 (bzw. das Klasse-1-Schwestermodell Bedrock SM90 mit Farb-Touchscreen und allen Lizenzen ab Werk) oder das NTi Audio XL2 / XL3 (siehe unseren detaillierten Praxis-Vergleich: Bedrock SM50/SM90 vs. NTi Audio XL2/XL3).

    STIPA-Messgerät Bedrock SM50 mit Farb-Touchscreen für Messungen nach DIN EN 60268-16
  2. Einen Schallpegelkalibrator (IEC 60942):
    Eine kalibrierte Messkette ist unerlässlich, um die Pegelabhängigkeit des STI (Maskierungseffekte) und den korrekten Fremdgeräuschabstand (SNR) nachzuweisen. Zudem fordern einschlägige Messnormen die Kalibrierkontrolle vor und nach jeder Messreihe. Für STIPA-Messungen der Klasse 2 ist der bewährte Closed-Loop-Kalibrator Center 326 ideal; für Klasse-1-Abnahmen bieten wir PTB-bauartzugelassene Referenzkalibratoren an (zum Kalibratoren-Berater auf www.akulap.de/lab/de/saa/kalibratoren/ →).

    Schallpegelkalibrator Center 326 nach IEC 60942 für STIPA-Messmikrofone
  3. Eine Signalquelle für das STIPA-Testsignal (USB-Stick / Generator oder akustische TalkBox):
    Bei rein elektrischer Einspeisung wird das normierte STIPA-Signal direkt in die Zentrale eingespeist. Soll das Durchsagemikrofon akustisch mitgetestet werden oder handelt es sich um eine raumakustische Messung (z. B. nach DIN 18041), benötigen Sie eine kalibrierte Quelle mit den Abstrahleigenschaften des menschlichen Mundes – die Bedrock TalkBox BTB65 (im SAA-Portal konfigurieren →).

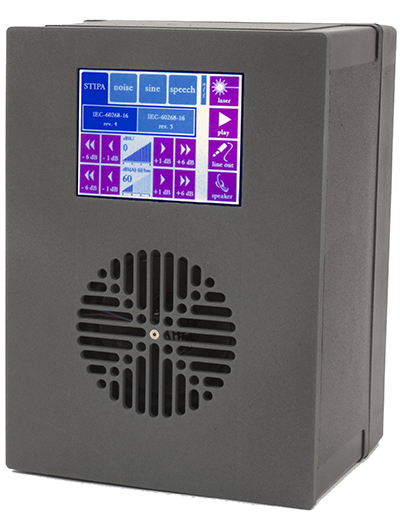

    Akustische Referenz-Schallquelle Bedrock TalkBox zur STIPA-Messung an Sprechstellen und in Räumen

Berücksichtigung von Hintergrundgeräuschen (Fremdgeräusch-Korrektur)

Die Sprachverständlichkeit am Hörerort wird einerseits durch die Übertragungsstrecke und Raumakustik (Nachhallzeit RT60, Echos, Frequenzgang, Verzerrungen) und andererseits maßgeblich durch Hintergrundgeräusche (Umgebungslärm) bestimmt.

Es reicht daher nicht aus, die Sprachverständlichkeit einer Evakuierungsanlage nachts im völlig stillen Bahnhofsgebäude oder Kaufhaus ohne Berücksichtigung des Betriebslärms zu bewerten – verstanden werden muss die Durchsage im realen Publikumsbetrieb! Da eine laute Messung während des vollen Publikumsverkehrs oft nicht durchführbar ist (und schwankende oder impulsive Publikumsgeräusche die laufende AM-Modulationsmessung verfälschen würden), wird in der Praxis die STIPA-Messung in ruhiger Umgebung durchgeführt und das typische Hintergrundgeräusch-Spektrum (in den 7 Oktavbändern) separat gemessen und im Messgerät (z. B. im Bedrock SM50/SM90 oder in Akulap) rechnerisch mit den STIPA-Werten verrechnet.

Signal-Rausch-Abstand (SNR) und warum „einfach lauter drehen“ in halligen Räumen scheitert

Der Signal-Rausch-Abstand (SNR, Differenz zwischen Sprachpegel und Störschallpegel in dB pro Oktavband) wirkt im Bereich von –15 dB bis +15 dB direkt auf den STI: Liegt der Störabstand bereits bei $\ge +15\text{ dB}$, bringt eine weitere Erhöhung der Lautstärke keine Verbesserung mehr! Ist die Raumakustik zu hallig (lange Nachhallzeit RT60, z. B. in Kirchen, Foyers oder Sporthallen), regt ein lauter aufgedrehter Lautsprecher den Nachhall im exakt gleichen Maße stärker an wie den Direktschall – das Verhältnis von Nutzschall zu Nachhall bleibt gleich schlecht.

Pegelabhängigkeit der Sprachverständlichkeit (Ohr-Maskierung)

Nimmt der absolute Sprachpegel über ca. 75–80 dB(A) weiter zu, sinkt die Sprachverständlichkeit im menschlichen Gehör durch Selbstmaskierungseffekte sogar wieder ab. Die DIN EN 60268-16 bildet diesen physiologischen Effekt mathematisch ab – ein weiterer wichtiger Grund, warum jede STIPA-Messung zwingend mit kalibriertem Pegelbezug durchgeführt werden muss.
